Al construir una línea de producción de piedra triturada de 500 toneladas por hora, la selección de equipos y el diseño del proceso deben estar estrechamente alineados con las características de la materia prima y los requisitos del producto terminado. A continuación, se detallan las configuraciones principales de los equipos, los flujos de proceso típicos y las medidas clave de optimización, complementadas con datos específicos y casos prácticos para mejorar su viabilidad:
I. Plan de Configuración de Equipos Principales
1. Etapa de Trituración Primaria
Trituradora de Mandíbulas
Escenario de Aplicación: Procesamiento de grandes trozos de materia prima (tamaño de alimentación ≤930 mm), especialmente adecuado para materiales de dureza media como piedra caliza y piedra azul (dureza Mohs 3-5).
Datos de Apoyo: Tomando como ejemplo la trituradora de mandíbulas C6X, esta alcanza una capacidad de procesamiento de 400 a 800 toneladas por hora, con una potencia de motor de 220 kW y una relación de trituración de 6:1, completando eficientemente las tareas de trituración primaria.
Caso práctico: Un proyecto de carreteras en Gansu utilizó trituradoras de mandíbulas C6X. Una sola unidad procesaba más de 6000 toneladas diarias para satisfacer las necesidades de una línea de producción de 500 toneladas por hora.
Alternativa a la trituradora giratoria
Aplicaciones adecuadas: Procesamiento de materiales de alta dureza como granito y basalto (dureza Mohs ≥7).
Comparación de datos: Las trituradoras cónicas ofrecen un 30 % más de capacidad que las trituradoras de mandíbula, pero requieren una inversión inicial entre un 20 % y un 30 % mayor. Por ejemplo, una cantera de granito que utilizaba una trituradora cónica H7800 alcanzaba 650 toneladas por hora, aunque el equipo pesaba más de 200 toneladas y requería cimentaciones robustas.
2. Etapa de trituración media y fina

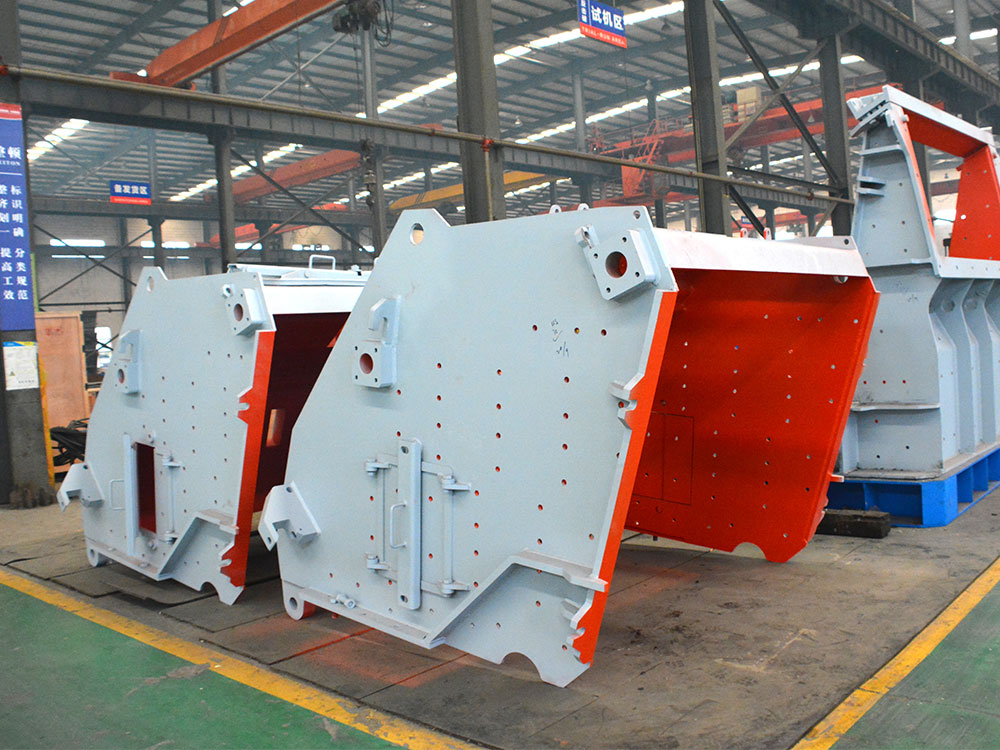

Trituradora de impacto
Ventajas: Produce productos finales de forma cúbica con un contenido de agujas y escamas ≤8 %, aptos para la producción de áridos de hormigón.
Análisis de costes: Si tomamos como ejemplo la trituradora de impacto CI5X, su precio unitario es de aproximadamente ¥800.000, un 40 % inferior al de las trituradoras de cono, pero la vida útil de las piezas de desgaste es solo un tercio de la de estas.
Trituradora de cono
Parámetros técnicos: Las trituradoras de cono hidráulicas multicilíndricas (p. ej., la HPT300) procesan entre 200 y 500 toneladas/hora. El principio de trituración por compresión en capas prolonga la vida útil de las piezas de desgaste a más de 8.000 horas.
Estudio de caso: La trituradora de cono de un solo cilindro HST315 utilizada en el proyecto de diabasa Lüliang de Shanxi produce cinco especificaciones de agregados (5-10 mm, 10-20 mm, etc.), con un contenido de agujas y escamas ≤5 %.
3. Etapa de Cribado y Conformación
Criba Vibratoria
Eficiencia de Clasificación: La criba vibratoria 3YZS2460 procesa de 300 a 600 toneladas/hora con una precisión de cribado del 95 % y una tasa de recirculación controlada por debajo del 15 %.
Diseño de Circuito Cerrado: La criba S5X3075 logra un cribado multietapa, produciendo simultáneamente cinco calidades de acabado: 0-5 mm, 5-10 mm, 10-20 mm, 20-30 mm y 30-40 mm.
Fabricante de Arena
Trituradora de Impacto de Eje Vertical VSI6X: Utiliza trituración compuesta de "piedra sobre piedra" y "piedra sobre hierro". Produce arena con un módulo de finura de 2,8-3,2 y un contenido de polvo ≤8 %, cumpliendo con los estándares de arena de Clase II.
Comparación del consumo energético: 20 % más eficiente energéticamente que las máquinas para fabricar arena tradicionales, con un consumo de tan solo 3,5 kWh por tonelada.
II. Análisis de los flujos de proceso típicos
1. Línea de producción de piedra caliza
Diseño del proceso:
Alimentador → Trituradora de mandíbulas (trituración primaria) → Trituradora de impacto (trituración secundaria) → Criba vibratoria (clasificación) → Trituración recirculada → Conformación de la máquina para fabricar arena → Lavadora de arena (opcional) → Producto terminado.
Datos del caso:
El proyecto de Gansu emplea una trituradora de mandíbulas C6X, una trituradora de impacto CI5X y una criba S5X, logrando una producción de 520 toneladas por hora con un 98 % de calidad en la forma de las partículas del producto. Suministró más de 2 millones de toneladas de áridos para la autopista Lanhai.
2. Línea de Producción de Granito/Basalto
Optimización de Procesos:
Trituración gruesa con trituradora de mandíbulas → Trituración media/fina con trituradora de cono → Cribado multietapa → Conformación con máquina de fabricación de arena → Sistema de eliminación de polvo → Producto terminado.
Casos Destacados:
El proyecto de Lüliang, Shanxi, logró reemplazar a dos con una trituradora utilizando trituradoras de cono HST315, reduciendo el número de equipos y el consumo energético total en un 18%, con una producción anual total de 1,5 millones de toneladas.
III. Medidas Clave de Optimización
1. Precribado y Eliminación de Hierro
Alimentador de Barras: Alcanza una eficiencia de precribado del 85%, separa partículas ≤50 mm y reduce el riesgo de sobrecarga en las trituradoras de mandíbulas.
Configuración del Separador Magnético: Los separadores de imanes permanentes con una fuerza de inducción magnética ≥1,2 T eliminan más del 95% de las impurezas ferrosas, protegiendo los equipos posteriores.
2. Diseño de ahorro de energía
Trituradora de mandíbulas de estilo europeo (PEW860): Presenta un diseño de trituración de cámara profunda que reduce el consumo de energía en un 15 % en comparación con las trituradoras de mandíbulas tradicionales, con una potencia del motor optimizada a 110 kW.
Trituradora de cono hidráulica: El ajuste hidráulico de la abertura de descarga minimiza el tiempo de inactividad, reduciendo el consumo total de energía en un 12 %.
3. Características de Protección Ambiental
Estructura Cerrada: Los talleres de trituración, cerrados con paneles de acero con recubrimiento de color, reducen el ruido en más de 20 dB.
Sistema de Recolección de Polvo por Pulso: Eficiencia de eliminación de polvo ≥99 %, concentración de emisión de polvo ≤10 mg/m³, cumpliendo con las normas ambientales nacionales.
IV. Datos de Apoyo y Tendencias del Sector
Datos de Mercado: El mercado chino de equipos para líneas de producción de piedra triturada alcanzó los 12 mil millones de yenes en 2024, con líneas de 500 toneladas por hora representando más del 40 % del mercado.
Tendencias Tecnológicas: Los sistemas de control inteligente (p. ej., SCADA) permiten la monitorización remota de equipos, logrando una precisión del 90 % en la predicción de fallos y reduciendo el tiempo de inactividad en un 30 %.
Gracias a estas configuraciones y optimizaciones, la línea de producción de piedra triturada de 500 toneladas por hora logra un funcionamiento eficiente, de bajo consumo y respetuoso con el medio ambiente, proporcionando un soporte de agregados estable y de alta calidad para proyectos de construcción de infraestructura.
