La trituradora de cono es el equipo principal para la trituración media y fina en minería, materiales de construcción, metalurgia y otras industrias. Tritura el material hasta el tamaño de partícula deseado mediante el principio de trituración por extrusión y laminación entre el cono móvil y el cono fijo. Según las diferencias de diseño del sistema hidráulico, las trituradoras de cono se dividen principalmente en dos categorías: trituradora de cono hidráulica de un solo cilindro y trituradora de cono hidráulica de varios cilindros. Si bien ambas tienen funciones similares, presentan diferencias significativas en el diseño estructural, los escenarios de aplicación, los costos de mantenimiento, etc. Este artículo analizará exhaustivamente las diferencias entre ambas, considerando sus principios técnicos, la comparación de rendimiento, las recomendaciones de selección y las especificaciones de operación, y proporcionará precauciones clave para su uso en condiciones reales.
Comparación del diseño estructural de trituradoras de cono monocilíndricas y multicilíndricas
Trituradora de cono hidráulica monocilíndrica
Estructura principal: Consta de un bastidor superior, un bastidor inferior, un conjunto de cono móvil (el eje principal y el cono móvil están integrados), un cilindro hidráulico, un manguito excéntrico y componentes de transmisión.
Transmisión de potencia: El motor acciona el eje de transmisión a través de una polea, impulsa el manguito excéntrico para girar y obliga al cono móvil a realizar un movimiento de balanceo. El cilindro hidráulico se encuentra en la parte inferior del equipo y se encarga de soportar y ajustar el puerto de descarga.
Características de fuerza: El eje principal se apoya en una placa en forma de cuenco, el bastidor soporta principalmente la tensión de tracción y la estructura es simple y compacta.

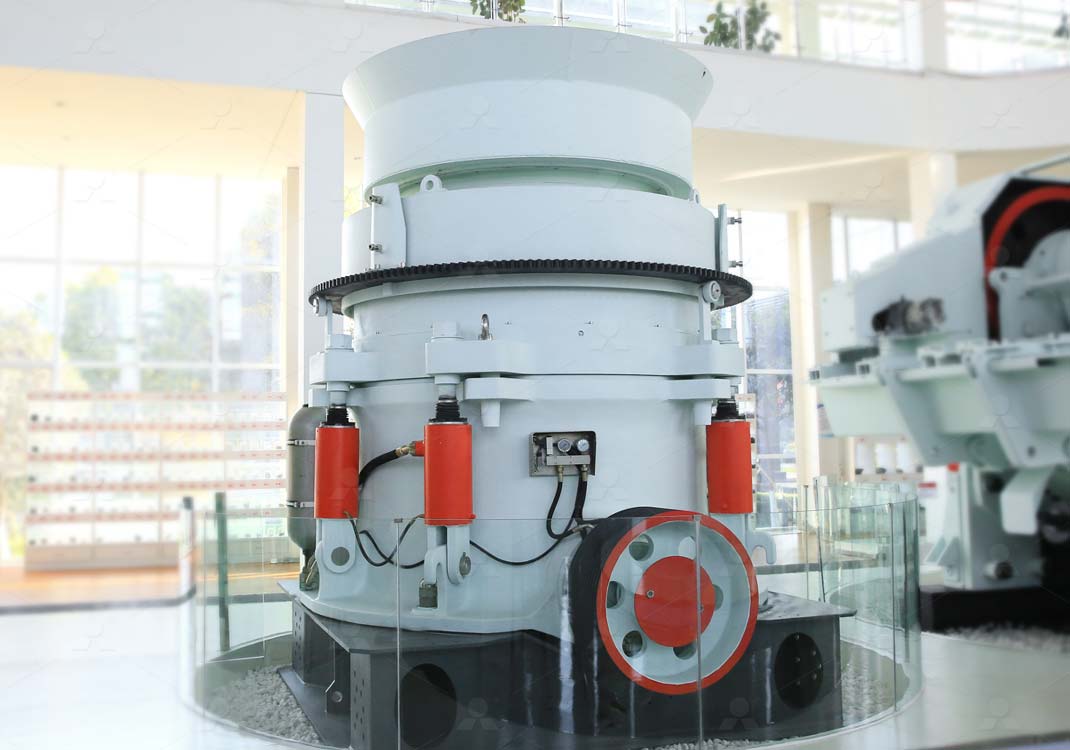

Trituradora de cono hidráulica multicilíndrica Estructura principal: Un sistema de bloqueo hidráulico compuesto por un manguito de soporte, un anillo de ajuste y múltiples cilindros hidráulicos. El eje principal es corto y grueso, y está fijado directamente al bastidor. El cono móvil y el eje principal presentan un diseño dividido.
Transmisión de potencia: El manguito excéntrico impulsa el cono móvil para su giro, y los cilindros hidráulicos están distribuidos alrededor del bastidor para proporcionar una mayor fuerza de trituración. El anillo de ajuste sube y baja mediante el cilindro hidráulico para ajustar el puerto de descarga.
Características de fuerza: El bastidor presenta una fuerza más equilibrada (tensiones mixtas de tracción y compresión) y una mayor resistencia al impacto.
En cuanto a los escenarios de aplicación, el modelo monocilíndrico es adecuado para la trituración media o el procesamiento de materiales poco abrasivos (como piedra caliza y ganga de carbón), especialmente en líneas de producción que requieren un alto rendimiento. El modelo multicilíndrico está especialmente diseñado para la trituración fina de materiales de alta dureza (como minerales metálicos y basalto). La trituración laminada aumenta el rendimiento y reduce el consumo de energía de molienda posterior.
Precauciones de trabajo y especificaciones de operación
1. Consideraciones clave antes de la selección del equipo
Características del material:
Los materiales con alta dureza y abrasividad (como el mineral de hierro) se prefieren a los modelos multicilíndricos; las rocas blandas o los materiales con alto contenido de lodo se prefieren a los modelos monocilíndricos.
Caso: Tras la incorporación de una trituradora de cono multicilíndrica en una cantera de granito, la eficiencia de la trituración fina aumentó en un 30 %, pero resultó más económico utilizar un modelo monocilíndrico para la línea de producción de piedra caliza. Requisitos de producción:
El triturador medio se centra en el rendimiento, mientras que el triturador fino busca el rendimiento. El tipo de equipo debe adaptarse al flujo del proceso.
2. Especificaciones operativas básicas en funcionamiento
Inspección antes del arranque
Sistema hidráulico: Confirme que el nivel y la presión del aceite sean normales. En el modelo de un solo cilindro, verifique el sellado del cilindro hidráulico inferior y, en el modelo de varios cilindros, la sincronización de cada cilindro.
Sistema de lubricación: El aceite lubricante del modelo de un solo cilindro debe cubrir el cojinete esférico en el extremo inferior del eje principal, y en el modelo de varios cilindros, asegúrese de que los circuitos de aceite interno y externo del manguito excéntrico estén libres de obstrucciones. Puntos clave para la monitorización del funcionamiento
Corriente y carga: Un aumento anormal de la corriente puede indicar sobrecarga o bloqueo del material (el sistema hidráulico puede despresurizar un cilindro simple, mientras que el sistema multicilíndrico requiere la activación del seguro hidráulico).
Vibración y ruido: Una vibración anormal requiere detener la máquina para comprobar el desgaste del casquillo excéntrico del husillo o el revestimiento suelto.
Ajuste del puerto de descarga
Modelo de un solo cilindro: La holgura se ajusta elevando el conjunto del cono móvil a través del cilindro hidráulico y debe bloquearse manualmente tras la parada.
Modelo multicilíndrico: El sistema hidráulico conecta el anillo de ajuste con la elevación y el descenso, y permite un ajuste fino dinámico.
3. Guía de mantenimiento y resolución de problemas
Fallos típicos y soluciones
Máquina con atasco de hierro:
Un cilindro: Es necesario limpiar manualmente la cavidad después de despresurizar el acumulador.
Múltiples cilindros: El seguro hidráulico se libera automáticamente y es necesario comprobar la posición del anillo de ajuste después de reiniciarlo.
Temperatura del aceite demasiado alta:
Verifique la eficiencia del enfriador (los modelos multicilíndricos son más propensos a calentarse debido a la complejidad del circuito de aceite).
Tendencias futuras de desarrollo y sugerencias de selección
Orientación tecnológica:
Los modelos monocilíndricos suelen contar con ajustes inteligentes (como la función de limpieza automática de cavidades);
Los modelos multicilíndricos optimizan el consumo de energía y desarrollan un diseño modular para reducir la dificultad de mantenimiento.
Resumen de selección:
Prioridad en la relación calidad-precio: Los modelos monocilíndricos se recomiendan para líneas de producción pequeñas y medianas o para el procesamiento de rocas blandas;
Materiales de alta dureza: Los modelos multicilíndricos son necesarios para operaciones de trituración fina en grandes minas.
La elección entre trituradoras de cono monocilíndricas y multicilíndricas se basa esencialmente en un equilibrio entre la fuerza de trituración, la eficiencia y el coste. Comprender sus diferencias estructurales y sus aplicaciones, junto con una operación estandarizada y un mantenimiento meticuloso, puede mejorar significativamente la vida útil del equipo y la eficiencia de la producción. En el futuro, con el avance de la tecnología hidráulica, ambos tipos de modelos se complementarán aún más y ofrecerán a los usuarios soluciones más flexibles.
