Como líder en el sector de equipos de trituración, la trituradora de mandíbulas CJ613 se ha ganado la confianza de numerosos usuarios gracias a su diseño único y excelente rendimiento. Esta trituradora adopta un diseño innovador de placa de codo simple que no solo simplifica la estructura, sino que también contribuye a mejorar la resistencia y durabilidad generales. Este diseño permite que la trituradora funcione con mayor estabilidad incluso bajo una gran fuerza de trituración, lo que prolonga eficazmente su vida útil. El bastidor principal de la trituradora de mandíbulas CJ613 cuenta con una estructura soldada que no solo mejora la rigidez general del equipo, sino que también le permite mantener una excelente estabilidad y durabilidad en condiciones de trabajo adversas. Esta estructura soldada mejora aún más la resistencia a la fatiga de la trituradora, lo que le permite trabajar de forma continua y estable en entornos operativos de alta intensidad. La trituradora de mandíbulas CJ613 también destaca por el diseño de su cámara de trituración. El diseño profundo y simétrico de la cámara de trituración no solo optimiza el flujo del material durante el proceso de trituración, sino que también mejora significativamente la eficiencia de trituración y la capacidad de paso del material. Este diseño permite que la trituradora maneje materiales de diversas durezas y tamaños de partícula con mayor eficiencia, satisfaciendo así las necesidades de los usuarios en diferentes escenarios de aplicación.

Selección, Operación y Mantenimiento de la Trituradora de Mandíbulas CJ613

En primer lugar, gracias a su diseño de cámara de trituración profunda y simétrica y a su amplia abertura de alimentación, la trituradora de mandíbulas CJ613 desempeña un papel crucial en el proceso de trituración gruesa en minería. La profundidad y simetría de la cámara de trituración garantizan una fuerza uniforme del material durante el proceso, mejorando así la eficiencia. Asimismo, el diseño de la amplia abertura de alimentación permite al equipo manipular fácilmente materiales de roca dura de gran tamaño, como mineral de hierro y cobre, proporcionando materias primas con el tamaño de partícula adecuado para el posterior proceso de beneficio o fundición. Esta eficiente capacidad de procesamiento no solo mejora la productividad minera, sino que también reduce eficazmente el consumo de energía y los costos operativos.
En cuanto a la estructura, la trituradora de mandíbulas CJ613 adopta un diseño de placa de codo simple, un diseño innovador que mejora considerablemente la resistencia a la fatiga del equipo y le permite satisfacer las demandas de operaciones de alta intensidad. En funcionamiento continuo a largo plazo, el equipo mantiene un rendimiento estable, lo que reduce el tiempo de inactividad causado por fallos y mejora la eficiencia de producción.
Además, la trituradora de mandíbulas CJ613 también destaca en el procesamiento de áridos de arena y grava para la construcción. Gracias a la estructura optimizada de la cámara de trituración y al dispositivo de descarga ajustable, la máquina tritura granito, basalto y otras rocas de alta dureza para lograr un alto rendimiento y una granulometría uniforme en la producción de áridos. Estos áridos de alta calidad se utilizan ampliamente en proyectos de construcción de infraestructuras como carreteras y ferrocarriles, sentando las bases para la construcción de transporte en el país.
En la industria metalúrgica, la trituradora de mandíbulas CJ613 también desempeña un papel indispensable. Es adecuada para la trituración preliminar de materias primas como minerales y coque, así como para la trituración gruesa de materias primas minerales de alta dureza (como roca fosfórica y mineral de hierro sulfuroso). Su alta tasa de trituración y su bajo coste de tonelaje hacen que este equipo sea altamente competitivo en la industria metalúrgica. Al reducir el consumo de energía en las etapas de procesamiento posteriores, la trituradora de mandíbulas CJ613 aporta importantes beneficios económicos a las empresas metalúrgicas.
Además de los campos mencionados, la trituradora de mandíbulas CJ613 también tiene una amplia gama de aplicaciones en proyectos de conservación de agua a gran escala, construcción municipal y otros. Su diseño modular facilita el transporte e instalación del equipo, adaptándose rápidamente a las necesidades de diferentes obras. Al mismo tiempo, al ajustar rápidamente el tamaño de la abertura de descarga, el equipo puede satisfacer las diversas necesidades de áridos de diferentes proyectos, proporcionando áridos de alta calidad para proyectos de conservación de agua y construcción municipal.

Ventajas de la selección, operación y mantenimiento de la trituradora de mandíbulas CJ613

Alta eficiencia de trituración

Una de las principales características de este equipo es su alta eficiencia de trituración. Su cámara de trituración profunda y simétrica y su diseño de amplia abertura de alimentación no solo demuestran la experiencia de los ingenieros, sino que también ofrecen importantes ventajas en la operación. La estructura profunda y simétrica de la cámara de trituración, junto con la abertura de alimentación de gran tamaño, mejora considerablemente la capacidad de paso del material y reduce eficazmente el riesgo de obstrucciones, crucial para el procesamiento de granito, basalto y otras rocas de alta dureza. Este diseño garantiza que el material entre en la cámara de trituración sin problemas y se someta a una fuerza de trituración uniforme y eficiente durante el proceso, mejorando así la eficiencia general de trituración.

Ajuste flexible y fácil mantenimiento

La trayectoria y el ángulo de enganche de las mandíbulas se han optimizado aún más, una innovación que mejora significativamente el impacto de la trituración. Tanto la parte superior como la inferior de la cámara de trituración están completamente trituradas, lo que no solo aumenta el rendimiento, sino que también mejora significativamente la tasa de trituración. Esto significa que, con el mismo consumo de energía, el equipo puede producir más y mejores productos terminados, generando mayor valor para los usuarios. En cuanto al diseño estructural, el equipo adopta un diseño mecánico de placa de codo simple y combina materiales de aleación de alta resistencia. Este diseño no solo mejora la resistencia a la fatiga del equipo, permitiéndole adaptarse a las necesidades de operación continua de alta intensidad, sino que también reduce eficazmente el costo por tonelaje. Esto representa, sin duda, una gran ventaja para operaciones de trituración que requieren largas jornadas y cargas elevadas.
Además de su eficiente rendimiento de trituración, la máquina también se caracteriza por su ajuste flexible y fácil mantenimiento. Con el dispositivo de doble cuña, los usuarios pueden ajustar rápidamente el tamaño de la abertura de descarga para satisfacer los requisitos de producción de diferentes tamaños de partículas. Este diseño reduce significativamente el tiempo de inactividad y mejora la eficiencia de la producción. Por otro lado, el bastidor adopta un diseño modular dividido, que facilita el transporte y la instalación in situ. Los componentes clave, como las mandíbulas y los rodamientos, se pueden reemplazar de forma independiente, lo que no solo reduce los costos de mantenimiento, sino que también mejora la mantenibilidad del equipo.

Durabilidad y Fiabilidad

La máquina también destaca por su durabilidad y fiabilidad. Los rodamientos sobredimensionados mejoran la resistencia al impacto y la vida útil, mientras que las mandíbulas están fabricadas con acero de alto manganeso o materiales de aleación para mejorar la resistencia al desgaste y prolongar el ciclo de reemplazo. Además, gracias a la optimización de la rigidez estructural y los parámetros de movimiento, la máquina puede mantener un funcionamiento estable en condiciones de trabajo extremas, reduciendo eficazmente el desgaste de los componentes causado por la vibración.

Amplias ventajas en cuanto a costos

Desde un punto de vista económico, la alta eficiencia de trituración y el diseño de bajo consumo energético de este equipo reducen el costo por unidad de producción. Al mismo tiempo, la larga vida útil de las piezas de desgaste y la facilidad de mantenimiento reducen aún más el tiempo de inactividad y los costos de mano de obra, lo que genera importantes beneficios económicos para los usuarios.

Amplia aplicabilidad

Finalmente, el equipo también tiene una amplia aplicabilidad. Puede procesar todo tipo de minerales, rocas y residuos de construcción con una resistencia a la compresión ≤250 MPa, lo que lo hace adecuado para las necesidades de trituración gruesa en minería, áridos de arena y grava, metalurgia y otros sectores. Ya sea en el duro entorno de la minería o en un sitio de construcción agitado, el equipo puede dar rienda suelta a su excelente rendimiento, creando un mayor valor para los usuarios.

Selección, Operación y Mantenimiento de la Trituradora de Mandíbulas CJ613: Principio de Funcionamiento

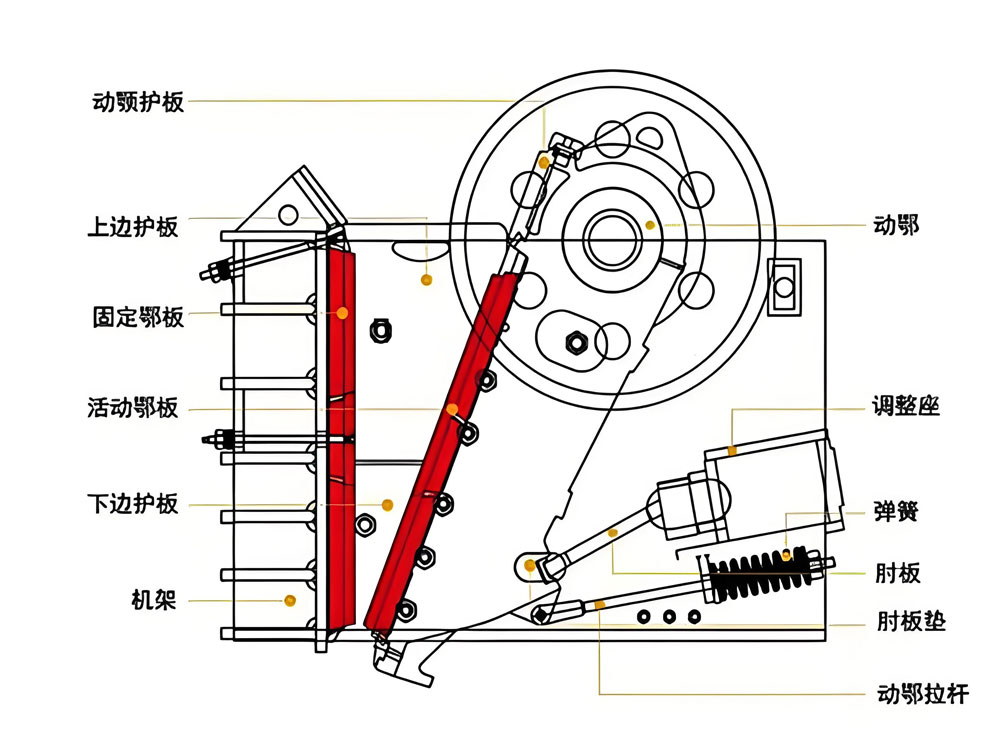

La trituradora de mandíbulas CJ613 adopta la estructura básica de una trituradora de mandíbulas de péndulo compuesta. La trituración del material se realiza mediante el movimiento cíclico compuesto de la mandíbula móvil y la mandíbula fija.
El motor acciona el eje excéntrico a través de una polea, el cual impulsa la mandíbula móvil (placa de mandíbula móvil), suspendida en su extremo superior, para que oscile en una trayectoria elíptica. El extremo inferior de la mandíbula móvil está articulado a la pared trasera del bastidor mediante la placa de empuje. La parte superior de la mandíbula móvil tiene una carrera amplia (7-8 cm), que tritura los materiales mediante una fuerte extrusión; la parte inferior tiene una carrera menor (1-2 cm), que se combina con una molienda de alta frecuencia para refinar las partículas, generando un efecto de trituración compuesto de extrusión, división y doblado. Los materiales de gran tamaño ingresan a la profunda cámara de trituración simétrica, compuesta por una mandíbula móvil y una fija, desde el sistema de alimentación de boca ancha en la parte superior. Cuando la mandíbula móvil se cierra contra la fija, el material se tritura mediante una fuerte extrusión en la parte superior de la cavidad; cuando la mandíbula móvil se retrae, el material no triturado por completo cae automáticamente a la parte inferior de la cavidad debido a la fuerza de la gravedad. En la parte inferior de la cámara de trituración, el movimiento elíptico de la mandíbula móvil aumenta la frecuencia de extrusión y molienda del material. El producto triturado final se descarga a través de la abertura de descarga ajustable en la parte inferior, que puede ajustarse con precisión (75-200 mm) mediante un dispositivo de doble cuña o un sistema hidráulico para lograr un control preciso del tamaño de partícula. Cada ciclo de movimiento consta de dos fases: extrusión y descarga por gravedad: el eje excéntrico impulsa la mandíbula móvil para completar la extrusión y luego se retrae. El material triturado se descarga de la cámara por gravedad, mientras que simultáneamente se añade nuevo material al área de trituración. La combinación del diseño de cavidad profunda y un ángulo de engrane optimizado de 18° a 20° prolonga significativamente el tiempo de tensado del material en la cavidad, lo que mejora la eficiencia de trituración y reduce la tasa de retorno.
La estructura mecánica de placa de codo único y los rodamientos sobredimensionados mejoran la rigidez del equipo, y el sistema de volante de inercia equilibra eficazmente la fuerza de inercia del eje excéntrico para garantizar la estabilidad de la trituración continua de materiales de alta dureza. El diseño de almacenamiento de energía del volante de inercia también puede amortiguar la carga de impacto para evitar daños a los componentes del núcleo causados ​​por sobrecarga instantánea.

Parámetros técnicos de selección, operación y mantenimiento de la trituradora de mandíbulas CJ613

Apertura de alimentación	1,300 x 1,130 mm	Peso	45,800 kg
Fuerza	160 kW	Capacidad	600 tph
Tamaño del alimento	1,070.000 mm	Rango de ajuste del lado cerrado	125.0 - 300.0 mm
