La trituradora de cono CS420, como equipo de trituración de tamaño mediano con excelente rendimiento, presenta ventajas únicas en capacidad de procesamiento y efecto de trituración. En términos de capacidad de procesamiento, la trituradora de cono CS420 se divide en dos tipos: estándar y de trituración fina de cabezal corto. La capacidad de procesamiento del tipo estándar oscila entre 22 y 128 toneladas/hora, ideal para triturar materiales de dureza media; mientras que la de trituración fina de cabezal corto es más potente, con una capacidad de procesamiento de 70 a 168 toneladas/hora, especialmente adecuada para materiales de alta dureza o para situaciones que requieren un tratamiento de trituración fina. Además, el tamaño de la abertura de alimentación del equipo también varía: el tipo estándar es ≤ 135 mm, el de cabezal corto ≤ 240 mm y algunos modelos incluso admiten materiales de ≤ 369 mm, lo que amplía aún más su ámbito de aplicación. La trituradora de cono CS420 también destaca por su excelente ajuste de la abertura de descarga y el control del tamaño de descarga. Con un amplio rango de ajuste de la abertura de descarga, de 4 a 38 mm, los usuarios pueden realizar ajustes flexibles según las necesidades reales. El tamaño de descarga se puede controlar entre 3 y 64 mm, lo que garantiza la uniformidad del tamaño del producto triturado y la estabilidad de la calidad. Esta ventaja se debe a la tecnología de trituración laminar adoptada por el equipo, mediante la optimización del tipo de cavidad y la frecuencia del péndulo, que no solo mejora la eficiencia de trituración, sino que también reduce eficazmente la proporción de partículas de aguja, de modo que los productos triturados se ajusten mejor a la demanda del mercado.
Para satisfacer las necesidades de diferentes materiales y condiciones de trabajo, la trituradora de cono CS420 también admite diversas configuraciones de cavidad, como ultragruesa, mediana-gruesa, fina, etc. Los usuarios pueden elegir el tipo de cavidad adecuado para la operación de trituración según la dureza y la distribución del tamaño de partícula de los materiales para lograr el mejor efecto de trituración y beneficios económicos.
En cuanto al diseño del equipo, la trituradora de cono CS420 adopta un diseño hidráulico de un solo cilindro. Este diseño innovador no solo simplifica la estructura del equipo, sino que también integra el ajuste hidráulico de la abertura de descarga y la función de protección contra sobrecargas. Los usuarios pueden ajustar rápidamente la abertura de descarga con una simple operación, lo que mejora considerablemente la eficiencia de trabajo. Al mismo tiempo, cuando el equipo se sobrecarga, el sistema hidráulico activa automáticamente el mecanismo de protección para evitar daños, garantizando así la seguridad y estabilidad de la producción. En la práctica, la trituradora de cono CS420 se combina a menudo con una trituradora de mandíbulas (p. ej., PE600×750) o una máquina para fabricar arena (p. ej., DLKZS1314) para formar una línea de trituración multietapa. Esta combinación no solo mejora la eficiencia de trituración, sino que también garantiza la estabilidad y continuidad del proceso. La trituradora de mandíbulas, como equipo de trituración principal, se encarga de triturar materiales grandes en tamaños más pequeños, que luego se introducen en la trituradora de cono CS420 para una trituración fina adicional. Finalmente, la máquina para fabricar arena procesa los materiales finamente triturados en arena o piedra que cumpla con los requisitos. Una línea de trituración de múltiples etapas de este tipo no solo mejora la eficiencia de producción, sino que también garantiza la calidad y la distribución del tamaño de partícula de los productos.

Trituradora de cono CS420: una herramienta de trituración con gran avance y alta capacidad de producción. Aplicaciones.

Industria minera: El mineral suele ser de alta dureza y requiere trituración al tamaño adecuado para su posterior procesamiento. La trituradora de cono CS420, gracias a su robusto diseño estructural, tritura fácilmente mineral de hierro, mineral de cobre, piedra caliza y otros minerales de alta dureza. Su mecanismo de trituración optimizado garantiza una alta eficiencia y una calidad estable del producto, ofreciendo una producción confiable para las empresas mineras. Durante el proceso de minería, la trituradora de cono CS420 no solo puede procesar minerales de diversas durezas, sino que también permite ajustar el tipo de cámara de trituración y la frecuencia del péndulo según las necesidades reales para optimizar el efecto de trituración. Esta flexibilidad hace que la trituradora de cono CS420 sea extremadamente valiosa en la industria minera. Industria de materiales de construcción: Los áridos y la arena son materiales indispensables en la construcción de edificios, carreteras, puentes y otras infraestructuras. La trituradora de cono CS420 puede triturar todo tipo de rocas y residuos de construcción y procesarlos en áridos y arena que cumplen con los requisitos. Su eficiente capacidad de trituración y la estable calidad del producto final satisfacen la demanda de materias primas de alta calidad en la industria de materiales de construcción. En este sector, la trituradora de cono CS420 suele formar una línea de trituración multietapa con trituradora de mandíbulas y máquina para fabricar arena para lograr una trituración eficiente y el control del tamaño de partícula de los materiales. Esta combinación no solo mejora la eficiencia de la producción, sino que también garantiza que la calidad y la distribución del tamaño de partícula de los productos satisfagan la demanda del mercado.
Industria metalúrgica: La trituración de materias primas metalúrgicas es una parte importante del proceso de fundición. La trituradora de cono CS420 puede triturar todo tipo de materias primas metalúrgicas en el tamaño de partícula adecuado, mejorando la eficiencia de la fundición y la calidad del producto. Los usuarios pueden elegir el tipo de cavidad adecuado para la operación de trituración según la dureza y la distribución granulométrica de los materiales, logrando así el mejor efecto de trituración y beneficios económicos. En cuanto al diseño del equipo, la trituradora de cono CS420 adopta un diseño hidráulico de un solo cilindro. Este innovador diseño no solo simplifica la estructura del equipo, sino que también integra el ajuste hidráulico de la abertura de descarga y la función de protección contra sobrecargas. Los usuarios pueden ajustar rápidamente la abertura de descarga con una simple operación, lo que mejora considerablemente la eficiencia de trabajo.

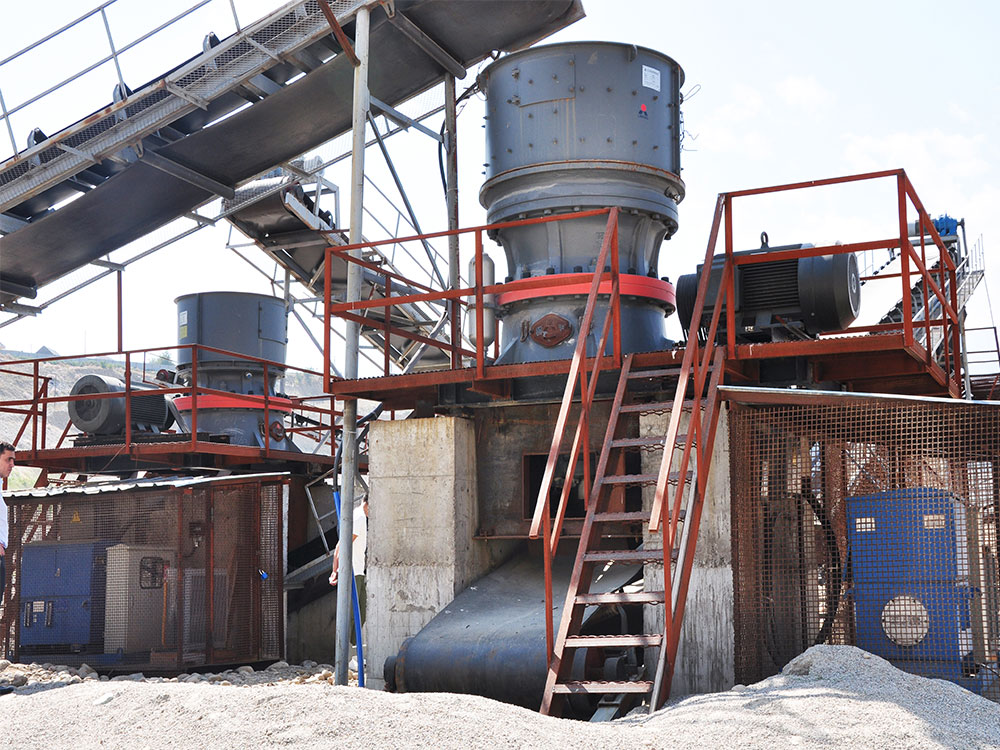

Al mismo tiempo, cuando el equipo se sobrecarga, el sistema hidráulico activa automáticamente el mecanismo de protección para evitar daños, garantizando así la seguridad y la estabilidad de la producción. En la práctica, la trituradora de cono CS420 se suele combinar con una trituradora de mandíbulas (p. ej., PE600×750) o una máquina para fabricar arena (p. ej., DLKZS1314) para formar una línea de trituración multietapa.

Trituradora de cono CS420: una herramienta de trituración con gran avance y alta capacidad de producción. Ventajas

Procesamiento eficiente y ajuste flexible.

Esta planta de trituración ha sido diseñada con una alta eficiencia de procesamiento y un ajuste flexible. El modelo estándar ofrece una amplia gama de capacidades, de 22 a 128 toneladas/hora, mientras que el modelo de trituración fina de cabezal corto es aún más potente, con una capacidad de 70 a 168 toneladas/hora. Gracias a la optimización de algunas configuraciones, la capacidad de la planta puede alcanzar la asombrosa cifra de 1270 t/h, satisfaciendo plenamente las necesidades de las operaciones de trituración a gran escala.

Para satisfacer las diferentes características del material y los requisitos de trituración, la planta admite diversas configuraciones de cámara, como la estándar y la de cabezal corto. Esta flexibilidad permite que la planta se adapte fácilmente a diversos escenarios de aplicación, desde trituración gruesa hasta fina. Además, su abertura de descarga se ajusta mediante un avanzado sistema hidráulico con un amplio rango de ajuste de 4 mm a 38 mm, lo que garantiza un control preciso del tamaño de descarga entre 3 y 64 mm, satisfaciendo así las necesidades del usuario para una amplia gama de tamaños de partículas.

Trituración laminar y garantía de granularidad de alta calidad

En cuanto al principio de trituración, la máquina adopta un diseño optimizado de cavidad y frecuencia de péndulo para lograr una trituración de material multicapa. Este tipo de trituración no solo mejora la eficiencia, sino que también reduce significativamente la proporción de partículas en forma de aguja, lo que hace que la descarga sea más uniforme y con mayor proporción de cúbicos. Esta característica hace que el equipo sea especialmente adecuado para la producción de áridos de arena y grava de alta calidad, y cumple con los altos requisitos de los usuarios en cuanto a la forma de las partículas del producto terminado.

Sistema hidráulico avanzado y garantía de seguridad

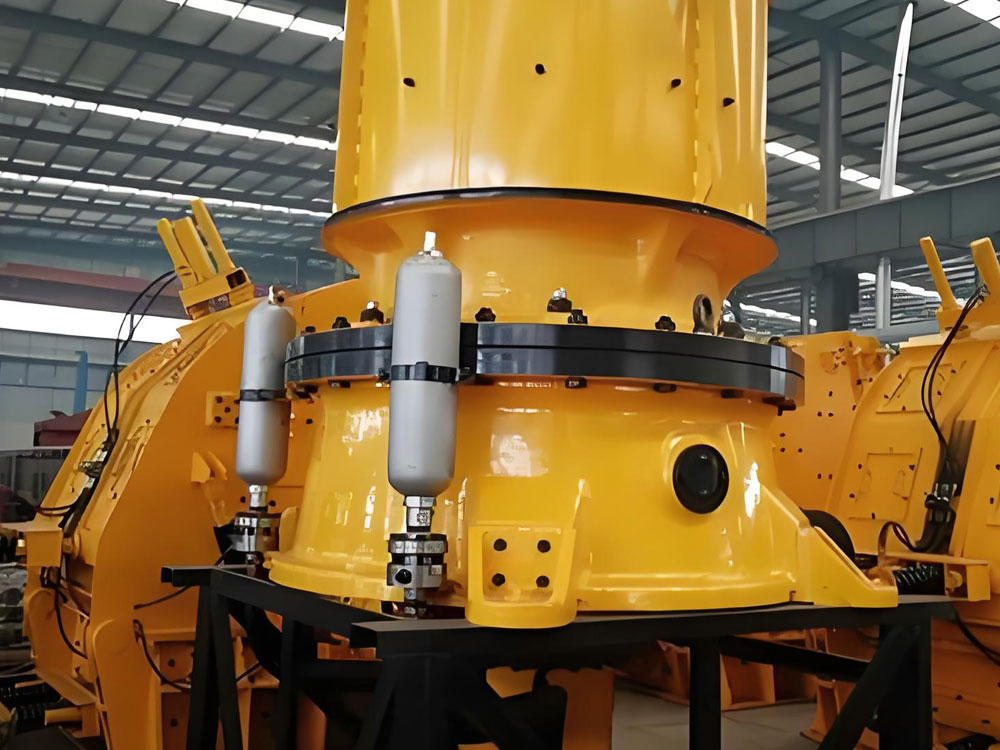

El equipo adopta un diseño hidráulico de un solo cilindro que integra diversas funciones como el ajuste de la abertura de descarga, la protección contra sobrecargas y la limpieza automática de la cavidad. Este diseño no solo simplifica el proceso de operación, sino que también mejora la velocidad de respuesta del equipo. La presión de trabajo del sistema hidráulico se encuentra entre 0,3 y 0,5 MPa, lo que garantiza el funcionamiento estable del equipo. Además, el equipo cuenta con un manómetro diferencial de doble aguja que monitorea el estado del filtro en tiempo real, garantizando así un funcionamiento limpio y eficiente del sistema hidráulico.

En términos de seguridad, el equipo ofrece un excelente rendimiento. Ante condiciones anormales, como un exceso de hierro, el equipo libera automáticamente los objetos extraños y restaura el puerto de descarga, evitando así daños. Además, cuenta con protección de apagado automático y función de alarma ante condiciones de trabajo anormales, lo que garantiza la seguridad del operador y un funcionamiento estable.

Estructura fiable y fácil mantenimiento

En cuanto al diseño estructural, el equipo adopta un husillo de gran diámetro y una estructura de acero fundido, que soporta altas cargas de impacto y garantiza su estabilidad y durabilidad. El sistema de transmisión utiliza engranajes cónicos de alta precisión, que no solo son silenciosos, sino que también tienen una larga vida útil, lo que reduce los costos de mantenimiento.

La máquina también destaca por su fácil mantenimiento. Todos los componentes clave, como el cono móvil, el cono fijo, etc., se pueden desmontar desde arriba o desde el lateral, lo que hace que el mantenimiento sea más cómodo y eficiente. Además, la máquina está equipada con un sistema independiente de lubricación por aceite fino, que proporciona doble protección a los rodamientos y prolonga aún más su vida útil.

Ahorro de energía y bajos costos operativos

La máquina también destaca por su consumo de energía. La potencia estándar del motor es de 90 kW, mientras que el modelo de alta capacidad admite configuraciones de motor de 75 a 400 kW. Este diseño no solo garantiza una potencia de salida suficiente, sino que también permite un consumo energético económico. En la práctica, este equipo puede reducir significativamente los costos operativos del usuario y mejorar la eficiencia económica.

Trituradora de cono CS420: una herramienta de trituración con gran capacidad de avance y alta producción. Principio de funcionamiento

Esta planta trituradora adopta una estructura única de un solo cilindro y su principio de funcionamiento se basa principalmente en el principio de trituración por extrusión para lograr el tratamiento de trituración de materiales. En este sofisticado diseño, el cono móvil desempeña un papel crucial. Realiza una serie de movimientos rotatorios oscilantes periódicos impulsados ​​por un manguito excéntrico de excelente diseño. Este movimiento crea una potente zona de trituración entre el cono móvil y el cono estacionario, y cualquier material que entra en la cámara de trituración se somete a un fuerte impacto y acción de trituración, lo que resulta en una trituración efectiva.
Para impulsar este complejo mecanismo de trituración, el motor está conectado directamente al manguito excéntrico mediante una polea o acoplamiento, lo que garantiza que este gire de forma suave y eficiente. A medida que el manguito excéntrico gira, impulsa el eje principal y el cono en un movimiento pendular alrededor de un punto fijo. Este patrón de movimiento provoca que la superficie del cono se acerque o se aleje periódicamente, logrando así una trituración continua del material. Los materiales ingresan a la cámara de trituración por la parte superior de la trituradora y, al entrar en esta área, se someten a fuertes fuerzas de compresión, flexión y trituración entre el cono móvil y el cono fijo. Estas fuerzas combinadas hacen que el material se triture gradualmente en partículas más pequeñas. Una vez que los materiales alcanzan el tamaño requerido, se descargan suavemente por el puerto de descarga inferior de la trituradora por gravedad. Los materiales que no alcanzan el tamaño requerido permanecen en la cámara de trituración para continuar su trituración hasta que cumplan con los requisitos. La trituradora también cuenta con un mecanismo de compresión con resorte integrado. El objetivo principal de este diseño es proteger el equipo de materiales irrompibles. Si algún objeto extraño duro (como piezas metálicas) ingresa accidentalmente a la cámara de trituración, el resorte se comprime y deforma, agrandando así la abertura de descarga, lo que permite una descarga suave de estos objetos extraños y evita daños al equipo. En general, esta planta de trituración logra una trituración rápida y eficaz de materiales gracias a su exclusiva estructura monocilíndrica y su eficiente principio de trituración por extrusión. Además, su mecanismo de compresión de resorte integrado garantiza un funcionamiento estable del equipo. Ya sea que se trate de minerales duros u otros tipos de materiales, esta planta de trituración demuestra su excelente rendimiento y fiabilidad.

Trituradora de cono CS420: una herramienta de trituración con gran avance y alta capacidad de producción Parámetros técnicos

Tamaño máximo de alimentación	267.0 mm	Peso	7,188 kg
Fuerza	90 kW	Capacidad	170 tph
Alcance de proyección excéntrica	13.0 - 35.0 mm	Rango de ajuste del lado cerrado	16.0 - 25.0 mm
