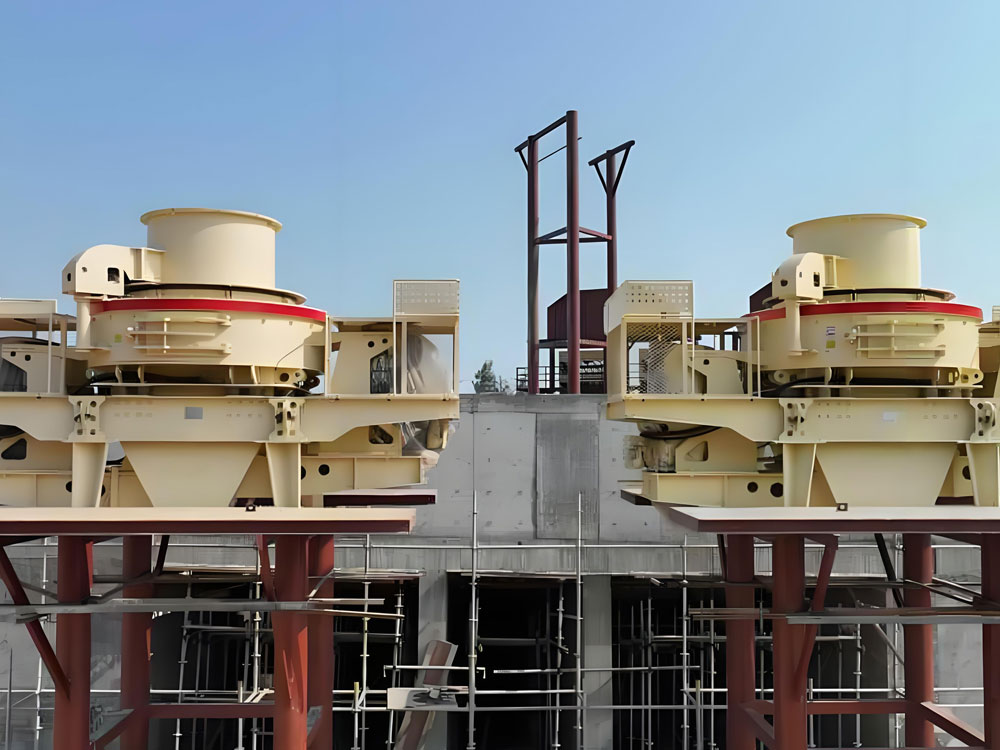

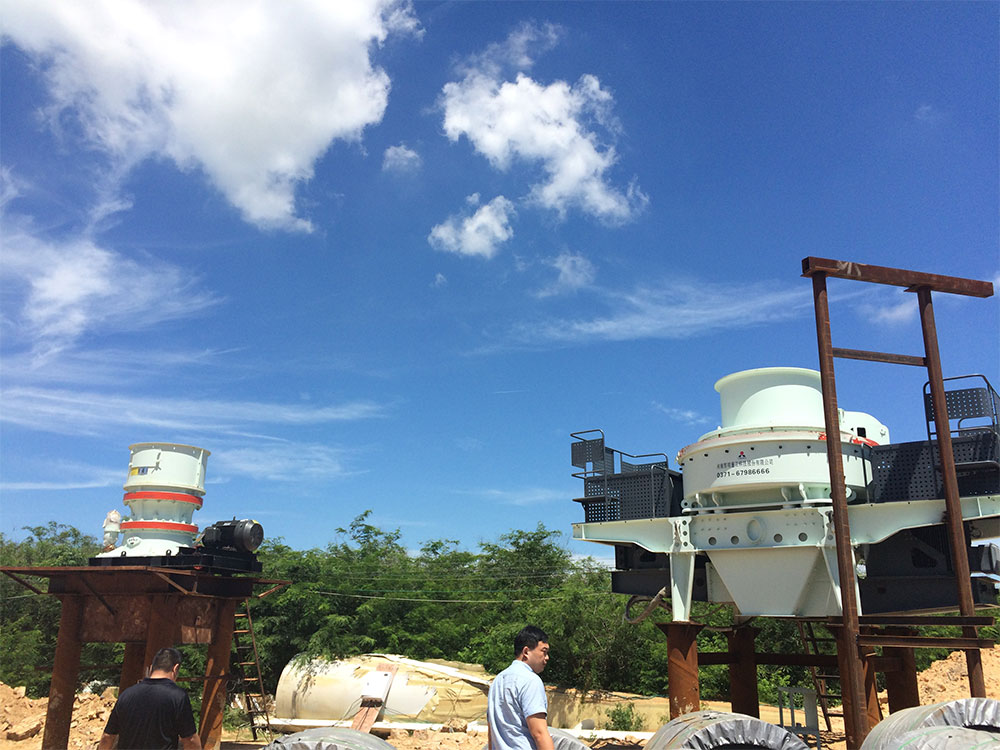

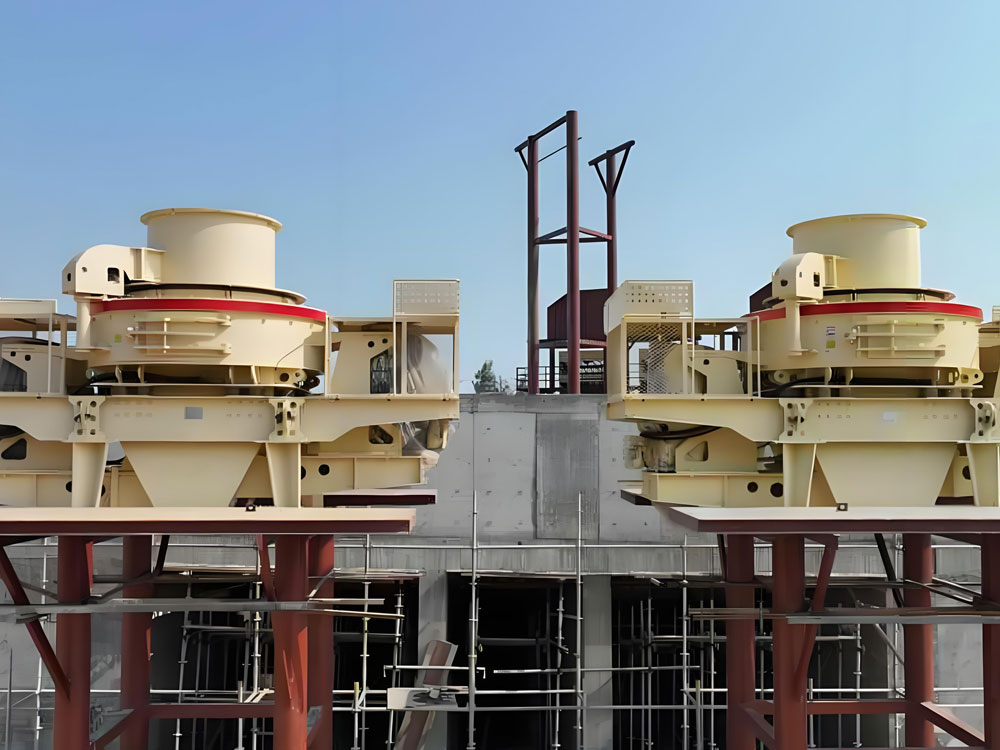

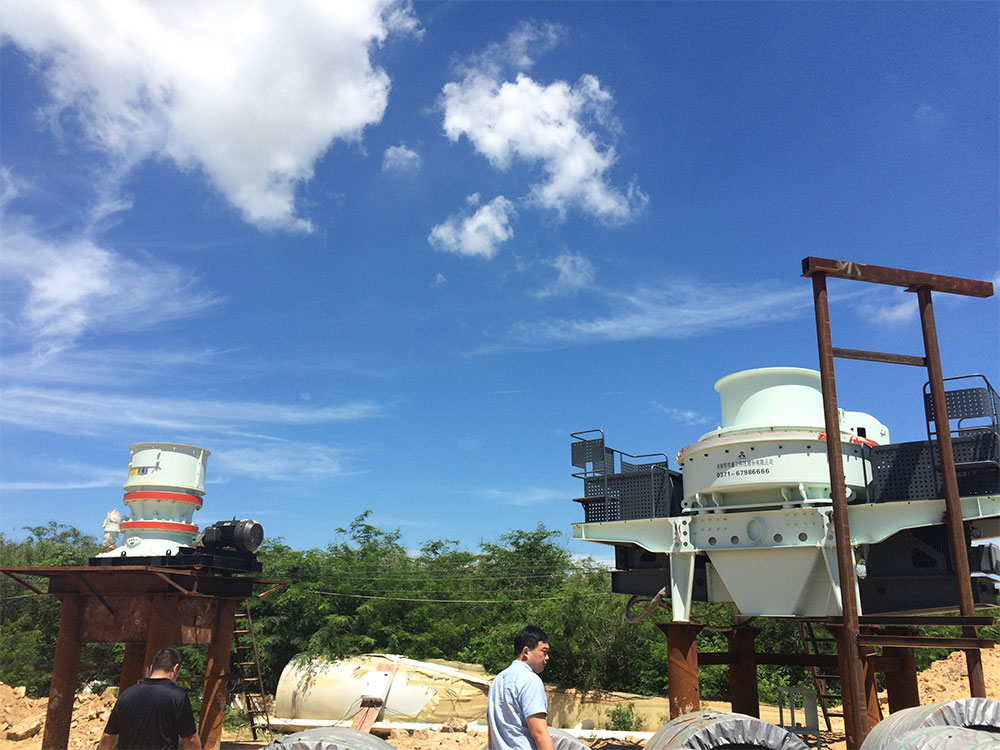

La trituradora de impacto CV229VSI es un equipo de trituración eficiente y multifuncional que se basa en la adopción del principio avanzado de trituración por impacto de eje vertical. Este principio permite que la máquina funcione con la enorme fuerza centrífuga generada por el rotor de alta velocidad, que proyectará con precisión y fuerza los materiales hacia el revestimiento de impacto bien diseñado. En este proceso, los materiales y el revestimiento de impacto, o entre los materiales, se impactarán violentamente, formando así un modo de trituración por impacto único de "piedra golpeando piedra" o "piedra golpeando hierro". Este modo de trituración único no solo garantiza que el material se triture de manera completa y uniforme, sino que, lo que es más importante, logra un alto porcentaje de partículas cúbicas. Esto es, sin duda, una gran ventaja para la industria en la búsqueda de productos de trituración de alta calidad. Esto se debe a que las partículas cúbicas no solo tienen una apariencia más regular, sino que también son más capaces de cumplir con los requisitos específicos del proceso durante el uso y procesamiento posteriores.
Para mejorar aún más la durabilidad y la eficiencia de trituración del equipo, la estructura del rotor de la trituradora de impacto CV229 VSI se ha optimizado y diseñado cuidadosamente. El rotor también está hecho de martillos de aleación de alta resistencia, que, con su excelente dureza y resistencia al desgaste, permiten que el rotor resista el impacto continuo y la abrasión de materiales duros (por ejemplo, granito, mineral de hierro, etc.), lo que extiende en gran medida la vida útil del equipo. La trituradora de impacto CV229 VSI también está equipada con un sistema de accionamiento completamente hidráulico. Este sistema no solo hace que el funcionamiento del equipo sea más fácil y flexible, sino que, lo que es más importante, admite un ajuste rápido de la holgura del marco del impactador. Esto significa que los usuarios pueden cambiar fácilmente entre los modos de trituración gruesa y fina según las necesidades de trituración reales, satisfaciendo así los diferentes requisitos de producción. La trituradora de impacto CV229 VSI también muestra una gran comodidad en términos de mantenimiento. El diseño modular de las piezas de desgaste significa que cuando las piezas de desgaste necesitan ser reemplazadas, el usuario no necesita desmontar toda la unidad, sino solo reemplazarla parcialmente. Este diseño no solo simplifica enormemente el proceso de mantenimiento, sino que también acorta significativamente el tiempo de mantenimiento, lo que garantiza que el equipo pueda seguir funcionando de manera eficiente.

Aplicaciones de la trituradora de impacto CV229

Esta planta trituradora está especialmente diseñada para operaciones de trituración terciaria y cuaternaria, y su potente capacidad de trituración le permite lidiar fácilmente con rocas duras y altamente abrasivas, como mineral de hierro y basalto. En el proceso de minería, a menudo se utiliza como el equipo preferido para operaciones de pre-molienda. A través de su mecanismo de trituración altamente eficiente, reduce significativamente el consumo de energía y mejora en gran medida la eficiencia de trituración, brindando una solución más económica y ecológica para la minería.
En la industria metalúrgica, puede triturar eficientemente escoria, desechos y otros desechos, convirtiendo estos materiales originalmente considerados como desechos en recursos valiosos, mejorando así la tasa de reutilización de recursos y promoviendo el desarrollo sostenible de la industria metalúrgica.
También se usa ampliamente en productos de hormigón, construcción de carreteras y proyectos de construcción de presas. Puede producir agregados cúbicos de alta calidad, que cumplen completamente con los requisitos de gradación de la construcción, proporcionando una base material sólida para todo tipo de proyectos de construcción. Mientras tanto, también se puede utilizar para triturar piedra caliza, clínker de cemento y otras materias primas, lo que se adapta perfectamente a las necesidades de las plantas de cemento para triturar materiales de dureza media. Durante el proceso de trituración, el equipo no solo mantiene las características de alto rendimiento, sino que también logra un entorno de producción con baja contaminación a través de una tecnología avanzada de eliminación de polvo, lo que contribuye al desarrollo ecológico de la industria del cemento.
Con la aceleración de la urbanización, el problema de la eliminación de residuos de construcción se está volviendo cada vez más importante. Esta planta de trituración, junto con la planta de trituración móvil, puede procesar de manera eficiente los desechos de construcción y convertirlos en agregados reciclados, promoviendo así el uso ingenioso de los desechos de demolición urbana. Esta innovadora aplicación no solo resuelve el problema de la eliminación de residuos de construcción, sino que también inyecta nueva vitalidad al desarrollo sostenible de la ciudad.
En el campo de la industria energética y química, puede triturar carbón, cuarcita y otros materiales para satisfacer la demanda de procesamiento de materias primas en la industria energética (como la generación de energía térmica) y la producción química. Su potente capacidad de trituración y su adaptabilidad flexible le permiten mantener un funcionamiento eficiente y estable en diversas condiciones de trabajo complejas, lo que brinda un fuerte apoyo al desarrollo de la industria energética y química.
Este equipo de trituración también supera las limitaciones de los equipos tradicionales y es capaz de manipular materiales frágiles, húmedos y pegajosos, adaptándose a condiciones de trabajo más complejas. La aplicación de esta tecnología innovadora hace que este equipo tenga el mejor rendimiento en todo tipo de operaciones de trituración, brindando a los usuarios una experiencia de trituración más eficiente y conveniente.

Ventajas de la trituradora de impacto CV229

Tecnología de control de forma de partículas y trituración de alta eficiencia

En la producción industrial moderna, los equipos de trituración desempeñan un papel crucial. Entre ellos, los equipos que adoptan el principio de trituración por impacto se han convertido en la primera opción en muchos campos debido a su alta eficiencia y capacidad de trituración precisa. Este tipo de equipo realiza una trituración rápida de materiales a través del impacto de múltiples etapas entre el rotor de alta velocidad y la placa de impacto. En comparación con los equipos tradicionales, su capacidad de procesamiento se ha mejorado significativamente y puede completar la trituración de una gran cantidad de materiales en un tiempo más corto. Más importante aún, este tipo de equipo de trituración por impacto también se destaca en el efecto de trituración. El material triturado muestra una granularidad cúbica con un contenido de escamas de aguja extremadamente bajo y un tamaño de partícula uniforme. Esta característica hace que este equipo tenga una ventaja única en la producción de agregados de ingeniería de alta calidad. Ya sea que se trate de construcción de carreteras, construcción de ferrocarriles o proyectos de conservación de agua a gran escala, se necesita una gran cantidad de agregados de alta calidad como soporte, y la planta de trituración por impacto es la opción ideal para satisfacer esta demanda.

Ajuste flexible y amplia adaptabilidad

Para satisfacer las necesidades diversificadas de diferentes usuarios, la planta trituradora de impacto está diseñada teniendo en cuenta la flexibilidad y la adaptabilidad. Los usuarios pueden controlar fácilmente el rango de tamaño de partícula ajustando la velocidad del rotor, el espacio de la placa de impacto o reemplazando el revestimiento de la cámara de molienda. Esta flexibilidad hace que el equipo sea aplicable al tratamiento de trituración de una amplia gama de materiales, ya sean materiales de dureza media o materiales de mayor dureza, como piedra caliza, granito, ganga de carbón, etc., que pueden obtener el efecto de trituración ideal. El equipo también funciona bien en el manejo de materiales con un gran contenido de humedad. Esto suele ser un problema en el equipo de trituración tradicional, porque el material húmedo es fácil de pegar en la cámara de trituración, lo que afecta la eficiencia y el efecto de trituración. Con su principio de trituración único y diseño estructural, la planta trituradora de impacto ha superado con éxito este problema.

Doble garantía de ahorro de energía y durabilidad

En términos de ahorro de energía, la planta trituradora de impacto también ha hecho contribuciones significativas. El método de trituración por impacto que adopta reduce efectivamente el consumo de energía ineficaz, lo que hace que el consumo de energía por unidad de salida sea mucho menor que el de equipos similares. Esto no solo reduce el costo operativo, sino que también satisface la demanda urgente de ahorro de energía y reducción de emisiones en la sociedad actual. Al mismo tiempo, en términos de durabilidad, el equipo también es sobresaliente. Los componentes clave, como los martillos de aleación de cromo alto y los revestimientos de impacto, están hechos de materiales altamente resistentes al desgaste. La resistencia al desgaste de estos componentes se ha incrementado en más de dos veces y la tasa de utilización del metal ha alcanzado el 45-48%. Esto significa que la frecuencia de mantenimiento del equipo se reduce en gran medida y la vida útil se extiende de manera efectiva.

Conveniencia de estructura y mantenimiento

Desde la perspectiva del diseño estructural, la planta trituradora de impacto adopta un concepto de diseño modular. Este concepto de diseño simplifica enormemente el proceso de desmontaje, lo que hace que sea más fácil y rápido para los usuarios mantener y reemplazar piezas. Al mismo tiempo, se adoptan componentes clave como el rotor, la placa de impacto y otras piezas estandarizadas, lo que acorta aún más el tiempo de inactividad por mantenimiento y mejora la eficiencia operativa general del equipo. Además, se han optimizado el sistema de control de vibraciones y la estructura de sellado. Estas medidas de optimización reducen eficazmente el riesgo de tiempos de inactividad anormales durante el funcionamiento y mejoran la estabilidad del equipo. El equipo puede mantener un funcionamiento estable durante mucho tiempo, incluso en entornos de trabajo hostiles.

Excelente rendimiento medioambiental

En la sociedad actual, la protección del medio ambiente se ha convertido en un tema importante que no se puede ignorar. La planta trituradora de impacto también hace contribuciones positivas a la protección del medio ambiente. Está equipada con un dispositivo de sellado avanzado y un silenciador, que reduce eficazmente el derrame de polvo y la generación de ruido durante el funcionamiento. Esto hace que el nivel de ruido del equipo esté en línea con los estándares de protección ambiental industrial, lo que es de gran importancia para la protección del medio ambiente y la salud de los empleados.

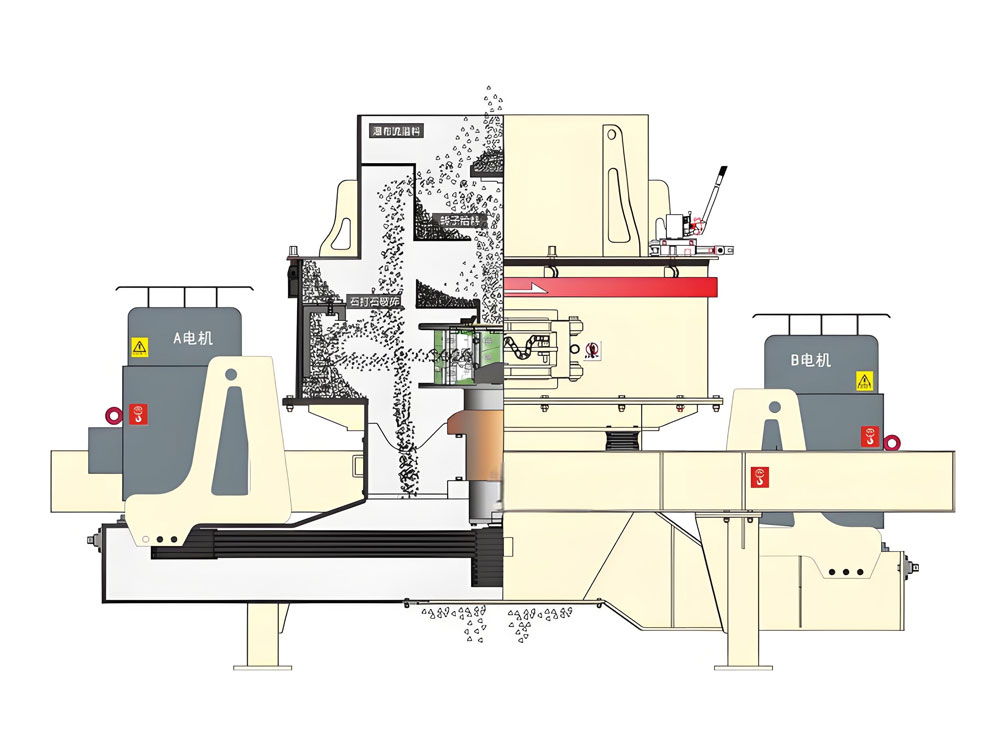

Principio de funcionamiento de la trituradora de impacto CV229

Cuando la trituradora de impacto VSI CV229 recibe el comando de arranque, toda la planta comienza a entrar en estado de funcionamiento. En primer lugar, se enciende la fuente de alimentación y el motor comienza a funcionar y acelera gradualmente su rotación. Este proceso no es un arranque directo simple, sino que implica un sistema de transmisión complejo. En concreto, el motor está conectado al rotor a través de una correa triangular y, cuando el motor gira, hará que el rotor gire junto con la correa triangular. Este proceso tarda un tiempo en alcanzar un estado de funcionamiento estable, por lo que suele haber una fase de calentamiento y aceleración, que puede durar 10 minutos o más, para garantizar que el rotor pueda alcanzar la velocidad de funcionamiento requerida.
Una vez que el rotor ha alcanzado una velocidad de trabajo estable, la piedra puede empezar a entrar en la trituradora. El material de piedra se transporta a través de una cinta transportadora hasta la abertura de alimentación y luego a la primera cámara de trituración de la trituradora. Dentro de la primera cámara de trituración, los materiales reciben su primer triturado. Los martillos del rotor de alta velocidad están diseñados de acuerdo con la teoría de la colisión y tienen una gran capacidad de trituración. Cuando los materiales chocan con estos martillos, los materiales de piedra grandes de menos de 300 MPa se triturarán rápidamente en pedazos pequeños. Estos pequeños trozos de material no dejarán de moverse inmediatamente después de la colisión, sino que continuarán contraatacando contra el revestimiento de la placa de impacto y, al mismo tiempo, también chocarán con otros materiales de piedra. Este tipo de colisión de múltiples etapas e impacto repetido promueve en gran medida el proceso de trituración, de modo que el material puede obtener el efecto de trituración inicial en la primera cámara de trituración.
Después de ser procesados ​​​​en la primera cámara de trituración, la mayoría de los materiales de piedra han sido triturados y agrietados, pero ocasionalmente todavía hay algunas piedras grandes que son difíciles de triturar. En este momento, el rotor desempeñará su papel de empuje para empujar estos materiales de piedra grandes a la segunda cámara de trituración. Dentro de la segunda cámara de trituración, los materiales de piedra son bienvenidos una vez más al impacto. Pero esta vez el impacto es más fuerte, porque el material de piedra ha aumentado su velocidad bajo la fuerza centrífuga del cuerpo del rotor. Cuando los materiales de piedra golpean la segunda placa de impacto, se trituran aún más. Durante este proceso, el tamaño de las partículas del material de piedra disminuye y se acerca gradualmente al requisito del producto final.
Finalmente, cuando las piedras trituradas son más pequeñas que la altura de los orificios de la rejilla de la tercera placa de impacto, pueden filtrarse a través de estos orificios de rejilla y convertirse en los productos finales. Estos productos finales tienen un tamaño de partícula uniforme y una buena forma, lo que puede satisfacer los requisitos de varias aplicaciones industriales. En cuanto a las piedras que aún son más grandes que las compuertas, se triturarán aún más en la tercera cámara de trituración hasta que cumplan con el requisito de tamaño de partícula antes de que puedan descargarse a través de la tercera compuerta.

Parámetros técnicos de la trituradora de impacto CV229

Tamaño máximo de alimentación	55.0 mm	Peso	14,826 kg
Fuerza	500 kW	Longitud	4.36 m
Ancho	2.23 m	Altura	3.07 m
