La trituradora de cono UH316 destaca en el mercado de equipos de trituración por su excelente rendimiento y flexibilidad de uso. Su componente principal es la avanzada trituradora de cono CH430. Este diseño no solo garantiza la alta eficiencia y estabilidad del equipo, sino que también ofrece una garantía de uso confiable a largo plazo. El eje principal de la UH316 incorpora una estructura de ajuste hidráulico con soportes superiores e inferiores de dos puntos. Este diseño mejora considerablemente la estabilidad de la fuerza del eje principal, permitiendo que el equipo soporte mayores cargas durante las operaciones de trituración, a la vez que garantiza un proceso de trituración fluido. Además, en combinación con el diseño de cámara de trituración constante (CLP), el equipo mantiene estable la capacidad de procesamiento y el tamaño de las partículas de descarga durante el ciclo de desgaste del revestimiento, garantizando así la uniformidad y consistencia de los productos triturados.
La posibilidad de ajustar el tipo de cavidad y la excentricidad es otra característica destacada del equipo. La UH316 admite cuatro configuraciones de manguito excéntrico. Los usuarios pueden elegir el tipo de cavidad y la excentricidad adecuados según las diferentes necesidades de trituración (como trituración media o fina), para lograr un control preciso del efecto de trituración. Esta flexibilidad permite que el equipo se utilice ampliamente en diversos escenarios de trituración para satisfacer las necesidades de diferentes usuarios. Basada en el diseño de chasis sobre orugas, la trituradora de cono UH316 ofrece excelente movilidad y adaptabilidad. Integra múltiples módulos funcionales, como el host de trituración, la criba vibratoria y el transportador, y puede implementarse rápidamente en canteras, minas y otros entornos para satisfacer las necesidades de operaciones móviles. Al mismo tiempo, su diseño estructural compacto facilita la conversión de sitios, reduce los costos de infraestructura y ofrece mayores beneficios económicos a los usuarios.
En términos de capacidad de procesamiento, la producción estimada de la trituradora de cono UH316 es de 250 toneladas/hora (dependiendo de la dureza del material y la configuración de la cavidad). Esta eficiente capacidad de procesamiento permite que el equipo realice fácilmente operaciones de trituración a gran escala, ahorrando tiempo y costos a los usuarios. Además, es adecuada para la trituración de materiales de dureza media como granito y basalto, y puede producir productos terminados de alta calidad como balasto ferroviario y agregados estratificados estabilizados con agua, ampliando aún más su campo de aplicación. La trituradora de cono UH316 también adopta un diseño modular. Los usuarios pueden personalizar los parámetros de la criba vibratoria y el motor según las necesidades reales, mejorando así la adaptabilidad y flexibilidad de la línea de producción. Este diseño no solo satisface las necesidades individuales de los usuarios, sino que también facilita la actualización y el mantenimiento del equipo.

Aplicaciones de la trituradora de cono móvil UH316

En el campo de la minería de metales, la trituradora de cono UH316 es ideal para la trituración secundaria y fina de minerales metálicos de dureza media y alta, como el hierro y el cobre. Su potente capacidad de trituración y su preciso control del tamaño de partícula permiten cumplir con los estrictos requisitos del proceso de beneficio en cuanto al tamaño de partícula del material, mejorando así la eficiencia del beneficio y reduciendo los costos de producción. Al optimizar el tipo de cámara de trituración y la configuración de la excentricidad, el equipo puede triturar eficazmente minerales de diferente dureza y proporcionar materias primas de alta calidad para su posterior fundición y procesamiento.
Para el tratamiento de minerales no metálicos como el granito, el basalto y la caliza, la trituradora de cono UH316 también ofrece un excelente rendimiento. Puede triturar estos minerales para obtener productos terminados con un tamaño de partícula estable, lo que proporciona una fuente de materia prima de alta calidad para áridos de construcción, cemento, etc. El diseño de la cámara de trituración constante y la función de excentricidad ajustable del equipo permiten mantener una capacidad de procesamiento y un tamaño de partícula de salida estables durante el proceso de trituración, garantizando así la estabilidad y consistencia de la calidad del producto terminado.

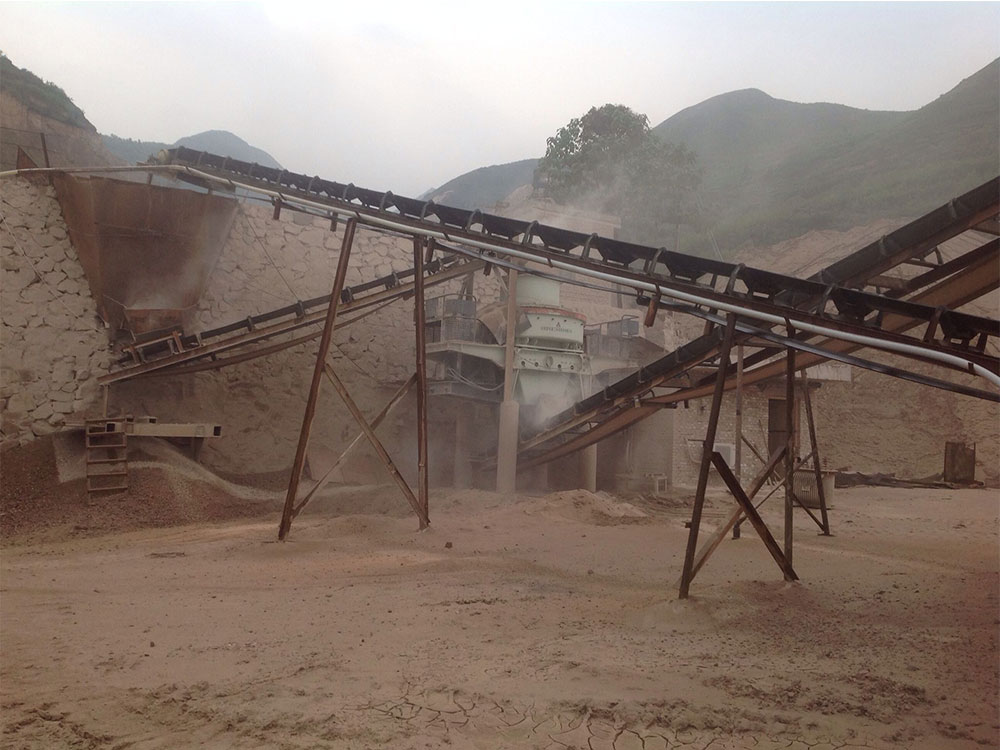

En la línea de producción de arena y grava, la trituradora de cono UH316 puede integrarse en el sistema y utilizarse junto con equipos de cribado para la trituración cíclica. Mediante el control preciso de la cavidad de trituración y el ajuste de la excentricidad, el equipo puede producir áridos de arena y grava que cumplen con los estándares de ingeniería y proporcionan materiales de construcción de alta calidad para la construcción de carreteras, puentes, etc. Su eficiente capacidad de procesamiento y la calidad estable del producto terminado hacen que la línea de producción de arena y grava sea más eficiente y confiable. En el campo del procesamiento de áridos para la construcción, la trituradora de cono UH316 puede proporcionar arena y grava con granulometría uniforme para hormigón, capas estabilizadoras de agua, etc. Estas materias primas poseen excelentes propiedades físicas y estabilidad química, lo que garantiza la resistencia y durabilidad de las estructuras de edificación. Al optimizar la cavidad de trituración y ajustar los parámetros de trituración, el equipo puede satisfacer los requisitos de diferentes proyectos de construcción en cuanto a tamaño y calidad de las partículas de áridos.
En la construcción de ferrocarriles y carreteras, la trituradora de cono UH316 puede triturar piedras duras como el granito para producir materiales de ingeniería, como balasto ferroviario y rellenos de lecho de carretera, que cumplen con las normas. Estos materiales se caracterizan por su alta resistencia y resistencia al desgaste, lo que permite satisfacer los altos requisitos de materiales básicos en ferrocarriles y carreteras. Mediante el tratamiento de trituración de este equipo, se garantiza la calidad y estabilidad de los materiales de ingeniería, y se mejora la vida útil y la seguridad de ferrocarriles y carreteras.
En el campo de los proyectos de conservación de agua, la trituradora de cono UH316 se utiliza en la trituración de piedras para infraestructuras como presas y canales. Puede triturar piedras de alta calidad que satisfacen las necesidades de proyectos de conservación de agua para obtener áridos de alta resistencia. Estas piedras poseen una excelente resistencia a la compresión y durabilidad, lo que garantiza la estabilidad y seguridad de los proyectos de conservación de agua. Mediante el proceso de trituración de este equipo, se pueden obtener áridos de alta calidad para proyectos de conservación de agua, promoviendo así el desarrollo sostenible de dichos proyectos.
En la industria metalúrgica, la trituradora de cono UH316 puede triturar y reutilizar subproductos como la escoria metalúrgica. Mediante la trituración, estos subproductos se pueden convertir en recursos valiosos, promoviendo el reciclaje y el desarrollo sostenible de los recursos. Su potente capacidad de trituración y su función de ajuste flexible le permiten adaptarse a las necesidades de trituración de diferentes materiales auxiliares metalúrgicos.
Con su chasis sobre orugas y diseño modular, la trituradora de cono UH316 se adapta rápidamente a las necesidades de operaciones móviles como canteras y obras de construcción temporales. Su diseño estructural compacto y su eficiente capacidad de trituración permiten que el equipo se adapte rápidamente a diferentes emplazamientos, reduciendo los costos de infraestructura y mejorando la utilización del equipo y los beneficios económicos. Esta capacidad de operación móvil hace que la trituradora de cono UH316 tenga amplias perspectivas de aplicación en muchos campos.

Ventajas de la trituradora de cono móvil UH316

Capacidad de trituración de alta eficiencia y control inteligente

La trituradora de cono UH316 es única en la industria de la trituración por su excelente capacidad de trituración de alta eficiencia y su avanzada tecnología de control inteligente. Su componente principal es la trituradora de cono CH430. Este diseño no solo garantiza el funcionamiento eficiente del equipo, sino que también ofrece una garantía de uso fiable a largo plazo. La excentricidad ajustable y el diseño de la cámara de trituración constante (CLP) permiten que el equipo mantenga la estabilidad del tamaño de partícula de salida durante el ciclo de desgaste del revestimiento, satisfaciendo así diversos requisitos de proceso, como trituración media y fina.

Cabe destacar que la trituradora de cono UH316 ha mejorado significativamente su capacidad de procesamiento de material al adoptar una estructura de cono en forma de "S" en comparación con el modelo estándar, con un aumento de hasta el 90 %. Este diseño permite que el equipo produzca eficientemente productos terminados de alta calidad, como balasto ferroviario y áridos estratificados estabilizados con agua, proporcionando materias primas de alta calidad para la construcción de infraestructuras. En cuanto al control inteligente, la trituradora de cono UH316 está equipada con el sistema de control inteligente ASRi™. Este sistema monitoriza el tamaño de los puertos de carga y descarga de la trituradora en tiempo real y ajusta automáticamente los parámetros de funcionamiento según los datos de monitorización para garantizar la máxima eficiencia del equipo. Asimismo, la información sobre el desgaste del revestimiento se visualiza intuitivamente en la pantalla, lo que permite a los usuarios conocer el estado del equipo a tiempo y realizar el mantenimiento y las sustituciones necesarias.

Además, el equipo está equipado con un sensor de nivel automático que controla con precisión la velocidad de alimentación y evita eficazmente la sobrecarga o el ralentí, reduciendo así el consumo de energía y mejorando la eficiencia general del equipo.

Sistema modular y ventajas de movilidad

El diseño modular de la trituradora de cono UH316 ofrece gran comodidad a los usuarios. Con un chasis sobre orugas, el equipo integra los módulos de trituración, cribado y transporte, y puede ponerse en funcionamiento rápidamente sin necesidad de infraestructura fija. Esta característica hace que la trituradora de cono UH316 sea especialmente adecuada para obras temporales o proyectos mineros con espacio limitado, acortando considerablemente el plazo de construcción y los costes de infraestructura.

A la vez, su diseño estructural compacto reduce la distancia entre ejes y el radio de giro, lo que permite que el equipo se desplace con flexibilidad en terrenos complejos para satisfacer las necesidades de diversos entornos de trabajo complejos.

En cuanto al sistema de lubricación, la trituradora de cono UH316 incorpora una bomba de aceite doble (una de uso y otra de respaldo) y un filtro de aceite de doble cuerpo. Este diseño permite cambiar de marcha y realizar el mantenimiento del equipo sin interrupciones, lo que mejora considerablemente su fiabilidad y estabilidad. Además, junto con el uso de dispositivos de filtración magnética, se prolonga eficazmente la vida útil del aceite lubricante y se reducen los costes de mantenimiento.

El diseño modular también simplifica el proceso de sustitución de componentes. Por ejemplo, cuando el desgaste del revestimiento alcanza el umbral, el eje principal se eleva a una distancia específica, momento en el que el usuario puede planificar con precisión el ciclo de mantenimiento y realizar las tareas de sustitución y mantenimiento necesarias. Este diseño no solo mejora la eficiencia de mantenimiento del equipo, sino que también ahorra tiempo y dinero a los usuarios.

Ahorro de energía, protección del medio ambiente y economía

La trituradora de cono UH316 también ofrece un excelente rendimiento en ahorro de energía y protección del medio ambiente. El uso de la tecnología Hydrocone para optimizar la relación de trituración permite reducir el número de trituraciones repetidas durante el proceso, reduciendo así el consumo de energía por unidad de producción. Al mismo tiempo, el equipo también facilita la trituración y reutilización de subproductos industriales, como la escoria metalúrgica, mejora la tasa de utilización de recursos y promueve el desarrollo de una economía circular.

En el modo de trituración in situ, la trituradora de cono UH316 reduce la necesidad de transporte de material, lo que a su vez reduce los costos operativos. En combinación con el uso de sistemas inteligentes de control de alimentación, el equipo puede reducir las tasas de inactividad y mejorar la eficiencia general del trabajo, generando así mayores beneficios económicos para los usuarios.

Principio de funcionamiento de la trituradora de cono móvil UH316

El principio de funcionamiento de la trituradora de cono UH316 integra a la perfección el clásico mecanismo de trituración por extrusión dinámica de la trituradora de cono con la esencia de la moderna tecnología de ajuste hidráulico y control inteligente. Este proceso de trituración eficiente y controlable no solo mejora la eficiencia de trituración, sino que también garantiza un control preciso del tamaño de las partículas del producto.

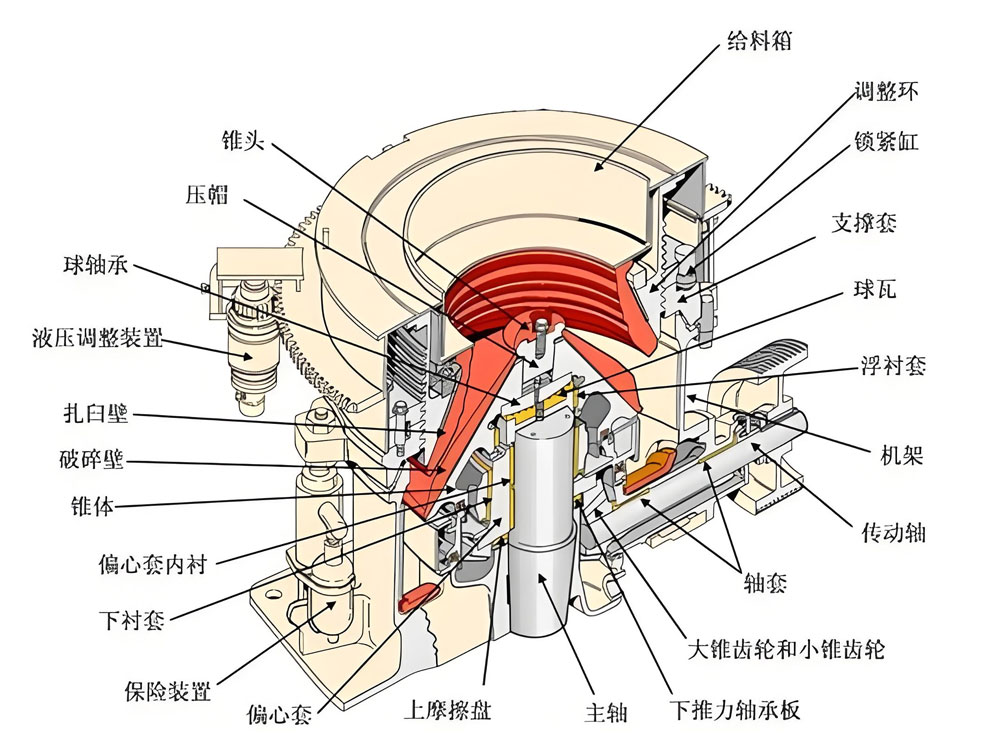

El núcleo del equipo reside en la estructura de soporte de su eje principal. Impulsado por un manguito excéntrico, el eje principal impulsa el cono móvil para que realice un movimiento de balanceo. Este movimiento coopera con el cono fijo fijado al bastidor para formar una cámara de trituración variable. El material ingresa por el puerto de alimentación superior de la trituradora y se distribuye uniformemente en el espacio anular entre el cono móvil y el cono fijo.
Con el movimiento de balanceo del cono móvil, el material comienza a comprimirse, doblarse y cizallarse en la parte superior de la cámara de trituración, completando así la trituración gruesa del material. Con el movimiento continuo del cono móvil, el material desciende gradualmente y entra en una cámara de trituración más estrecha. Aquí, se somete a una compresión más fuerte y se tritura gradualmente hasta alcanzar el tamaño de partícula deseado.
El sistema hidráulico desempeña un papel fundamental en este proceso. Modifica la separación entre el cono móvil y el cono fijo, es decir, el tamaño del puerto de descarga, ajustando la posición vertical del eje principal. Este mecanismo de ajuste permite al equipo controlar el tamaño de las partículas de descarga en tiempo real según sea necesario. Cuando se requiere un tamaño de partícula más fino, el cilindro hidráulico empuja el eje principal hacia arriba para reducir la distancia entre el cono móvil y el cono fijo; por el contrario, cuando se necesita aumentar la capacidad de procesamiento, se aumenta la distancia.
El motor también es un elemento indispensable. El motor impulsa el eje horizontal para que gire a través de la polea, que a su vez impulsa el manguito excéntrico (manguito excéntrico de cobre) para producir el movimiento excéntrico. Este movimiento obliga al cono móvil a acercarse o alejarse periódicamente del cono fijo en una trayectoria oscilante, generando una extrusión y trituración continua del material. Una vez finalizada la trituración, el material que cumple con el tamaño de partícula se descarga por el puerto de descarga y luego se clasifica mediante un equipo de cribado (como una criba vibratoria) en la capa inferior. El material de mayor tamaño se devuelve a la cámara de trituración a través del sistema de retorno para su trituración secundaria, formando un circuito cerrado. Este proceso garantiza que todos los materiales se trituren completamente hasta alcanzar el tamaño de partícula requerido.

Parámetros técnicos de la trituradora de cono móvil UH316

Tamaño máximo de alimentación	185 mm	Peso	9,500 kg
Fuerza	160 kW	Longitud	12.3 m
Ancho	2.8 m	Altura	5.0 m
